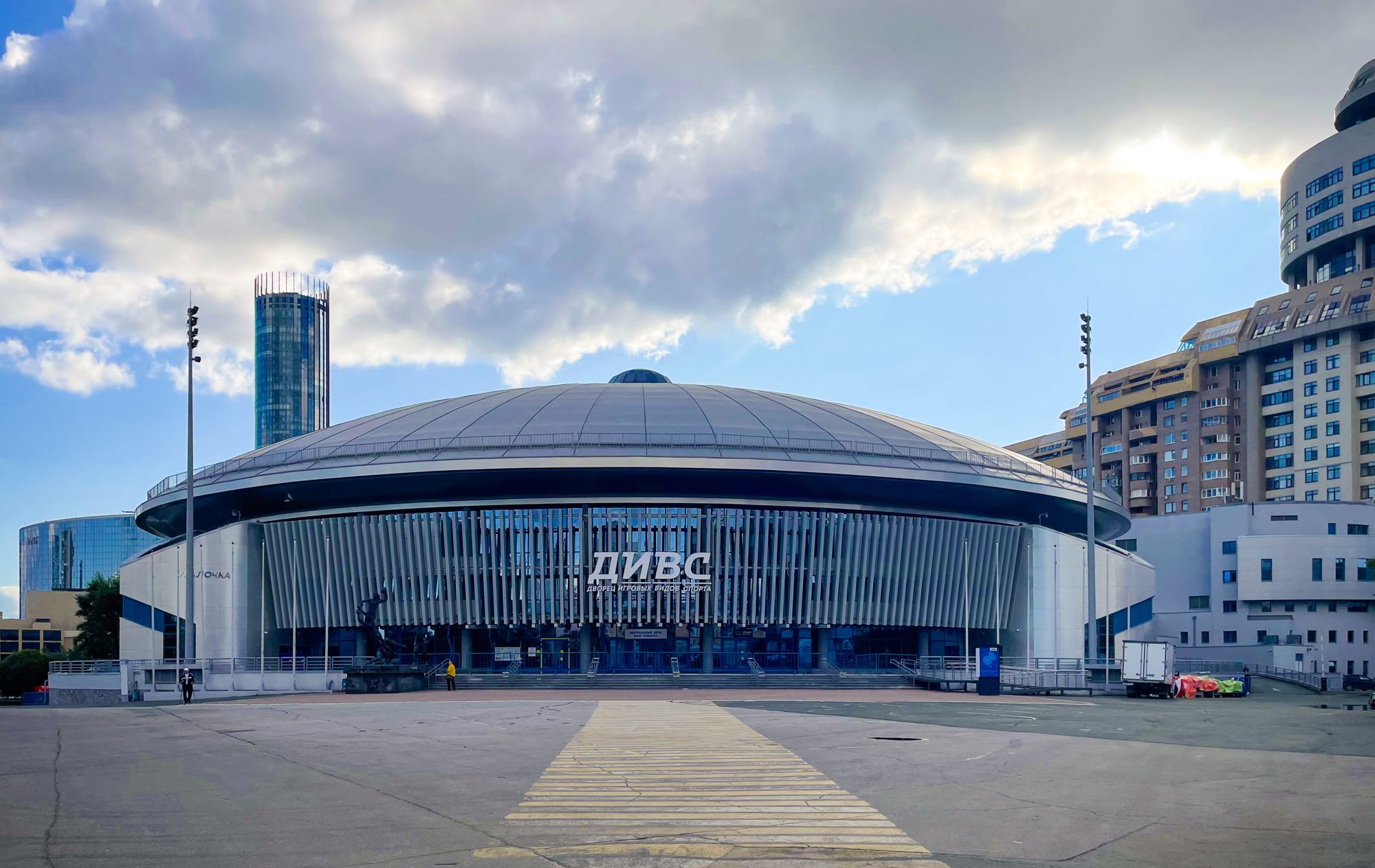

Дворец игровых видов спорта, Екатеринбург

Главная
—
Проекты
—
Спортивные центры
—Дворец игровых видов спорта, Екатеринбург
Дворец игровых видов спорта, S = 21000 кв.м.

Во Дворце игровых видов спорта проводят соревнования более чем по 60 видам спорта. Имеются универсальные тренировочные залы, площадью более 1500 кв.м., Фитнес – Арена, которая включает в себя тренажёрный зал, залы для групповых программ, гостиница «ДИВС-Отель» c номерным фондом на 27 номеров разных категорий: от 2-х уровневых апартаментов «Люкс» до номеров категории «Эконом».

РАЗДЕЛ «АВТОМАТИЗАЦИЯ И ДИСПЕТЧЕРИЗАЦИЯ ИНЖЕНЕРНЫХ СЕТЕЙ» (АК)

Диспетчеризация всех инженерных систем выполнена полностью на базе оборудования и программного обеспечения Siemens.

1.     Шкафы управления инженерным оборудованием (разработка/сборка/поставка/монтаж/наладка):

1.1.        Шкафы управления приточно-вытяжной вентиляцией – 11шт. (19 вент. установок);

1.2.        Шкафы управления вытяжной вентиляцией (в т.ч. противодымной) – 9шт. (15 вытяжек);

1.3.        Шкафы управления теплоснабжением – 2шт. (2 теплопункта + горячее водоснабжение);

1.4.        Шкафы управления водоотведением – 3шт. (3 приямка);

1.5.        Щит управления задвижкой – 1шт.;

1.6.        Шкафы управления электроснабжением и электроосвещением – 55шт. (включая ГРЩ и ВРУ);

1.7.        Источники бесперебойного питания – 2шт. (720кVA);

1.8.        Шкаф управления насосами холодоснабжения – 1шт.;

1.9.        Шкафы автоматизации и диспетчеризации – 2шт.

1.10.    Щиты с преобразователями частоты – 4шт.

2.     Периферийное оборудование (поставка/монтаж/наладка):

2.1.        Приводы воздушных заслонок – 42шт.;

2.2.        Приводы противопожарных клапанов – 171шт.

2.3.        Приводы клапанов регулирующих – 39шт.;

2.4.        Датчики температуры/давления/уровня/влажности/освещенности – 277шт.;

2.5.        Противопожарная задвижка – 1шт.;

3.     Микроклимат (монтаж/наладка):

3.1.        Управление фанкойлами в МОПах – 69шт.;

3.2.        Управление тепловыми завесами – 10шт.

4.     Смежные системы (монтаж/наладка):

4.1. Диспетчеризация и обратная связь с лифтами – 4шт.


РАЗДЕЛ «СИСТЕМА АВТОМАТИЧЕСКОЙ ПОЖАРНОЙ СИГНАЛИЗАЦИИ» (АПС)

Система пожарной сигнализации предусматривает защиту пожарными извещателями

всех помещений, в соответствии с СП 484.1311500.2020.

Автоматическая пожарная сигнализация построена на оборудовании фирмы "Siemens" серии "Cerberus Pro" на основе адресного-аналоговых технических средств.

В качестве основного оборудования системы предусмотрены:

· АРМ оператора с установленным программным обеспечением "Desigo CC" (Siemens) – обеспечивает единое место для работы, мониторинга и управления средствами пожарной сигнализации.

· Станции пожарной сигнализации "FC726-ZA" серии "Cerberus Pro" (Siemens) - предназначены для подключения адресного оборудования, с помощью которого происходит мониторинг пожароопасных ситуаций на объекте.

Для защиты основного игрового поля блока А применяются дымовые аспирационные извещатели серии "Pro Sens" (Wagner). Все остальные помещения здания защищены адресными дымовыми извещателями "OP720" (Siemens), подключаемые к панелям пожарной сигнализации "FC726-ZA" по адресной шине "C-NET".

Предусмотрены ручные извещатели для немедленного запуска алгоритма пожарной сигнализации, а также устройства удаленного пуска противодымной вентиляции и запуска внутреннего противопожарного водопровода.

Модули серии "Cerberus Pro" (Siemens) обеспечивают передачу выходных сигналов управления смежными системами, а также входные сигналы состояния оборудования.

РАЗДЕЛ «СИСТЕМА ОПОВЕЩЕНИЯ ЛЮДЕЙ О ПОЖАРЕ» (СОУЭ)

Система оповещения и управления эвакуацией людей при пожаре предусмотрена 4 типа в

соответствии с СП3.13130.2009 и предусматривает следующие типы оповещения:

- речевое оповещение (передача специальных текстов на двух языках: русском и английском) – на базе оборудования фирмы TOA (Япония)- здание блока А, LPA (Россия)- здание блока Б;

- световое оповещение (табло "Выход" и табло направления движения) – на базе оборудования Омега Саунд (Россия);

Звуковое (речевое) оповещение в блоке А разделено на 12 зон оповещения, в блоке Б на 10 зон оповещения.

Для светового оповещения применяются приборы управления "ОСА-1" и табло "Молния-12 ULTRA" с надписью ВЫХОД и стрелками направления движения.


РАЗДЕЛ «СИСТЕМА ОБРАТНОЙ СВЯЗИ» (ОС)

Система связи МГН выполнена согласно СП 59.13330.2016 пункт 6.5.8: "Замкнутые пространства зданий (доступные помещения различного функционального назначения: кабины уборной, лифт, кабина примерочной и т.п.), где инвалид может оказаться один один, а также лифтовые холлы, приспособленные для безопасных зон, и безопасные зоны должны быть оборудованы системой двусторонней связи с диспетчером или дежурным.

Реализована на базе оборудования Омега Саунд (Россия) - здание блока А, Тромбон (Россия) - здание блока Б.


РАЗДЕЛ «ЛОКАЛЬНО-ВЫЧИСЛИТЕЛЬНАЯ СЕТЬ» (ЛВС)

Структурированная кабельная система обеспечивает слаботочную физическую среду для локально-вычислительной сети сооружения для передачи голоса и данных и предназначена для предоставления доступа к ресурсам локально-вычислительной сети (Ethernet) и системе телефонии сотрудников объекта.

Все элементы кабельных сетей, относящиеся к передаче данных соответствуют требованиям не ниже 6-ой категории.

ЛВС объекта построена на активном оборудовании фирмы Huawei (КНР).


РАЗДЕЛ «БЕСПРОВОДНАЯ ЛОКАЛЬНО-ВЫЧИСЛИТЕЛЬНАЯ СЕТЬ» (БЛВС)

Система беспроводной локальной вычислительной сети Объекта (далее – БЛВС или WLAN) строится для выполнения следующих задач:

- Обеспечения посетителей Объекта доступом в Интернет, в том числе в периоды проведения массовых посещений Объекта.

- Обеспечения доступа к информационным ресурсам сети Объекта.

БЛВС объекта построена на активном оборудовании фирмы Huawei (КНР)


РАЗДЕЛ «СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ» (СВН)

Система видеонаблюдения (далее - СВН) служит для сбора, обработки, передачи, отображения и регистрации видеоинформации.

Целью внедрения системы является снижение рисков, связанных с обеспечением

безопасности при проведении спортивных и культурных мероприятий.

СВН предназначена для наблюдения за обстановкой на территории объекта в

наиболее опасных зонах, а также для визуального подтверждения факта

несанкционированного вторжения, оперативной и достоверной оценки ситуации и

идентификации нарушителей, а также для архивирования видеоинформации.

Система построена на оборудовании и с применением специализированного ПО

компании Dahua Technology.

Подсистема видеонаблюдения состоит из следующих основных компонентов:

- сетевые камеры видеонаблюдения;

- сетевые видеорекордеры (NVR);

- сервер системы видеонаблюдения DSS;

- автоматизированные рабочие места (NVC) операторов;


РАЗДЕЛ «СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ» (СКУД)

Система контроля и управления доступом (далее – СКУД) обеспечивает:

- санкционированный доступ сотрудников в здание и в выделенные помещения,

доступ осуществляется по одному признаку идентификации;

- выдачу сигнала тревоги в программное обеспечение дежурного оператора в случае

несанкционированного доступа («взлом» двери) в указанные зоны;

- возможность временного блокирования и разблокирования дверей (свободный

доступ) с рабочего места оператора системы СКУД;

-автоматическую (по сигналу "пожар" от системы пожарной сигнализации), дистанционную (с помощью УДП установленных на круглосуточных постах охраны и в диспетчерской) разблокировку замков всех дверей на путях эвакуации, турникетов и калиток с разделением по блокам.

Система построена на базе оборудования Parsec.

Состав типовой точки прохода СКУД:

- сетевой контроллер со встроенным резервированным блоком питания «NC-8000»

ТМ Parsec;

- электромагнитный замок Aler со встроенными датчиками Холла и герконом «AL-300PRemium»;

- мультиформатный считыватель карт доступа с поддержкой работы со смартфонами «PNR-X19» ТМ Parsec;

- сенсорная кнопка ВЫХОД со световой индикацией TS-MAGIC ТМ Tantos;

- устройство дистанционного пуска со световой сигнализацией УДП 513-15;

- аккумуляторная батарея;

- доводчик двери (комплектно с дверью).


РАЗДЕЛ «СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ ГОСТИНИЧНЫХ НОМЕРОВ» (СКУД ГН)

Реализована система централизованного контроля доступа гостиничных номеров с беспроводными электронными замками на базе оборудования и ПО OZLocks.

Можно выставить различный уровень доступа для гостей. То есть, не только полностью ограничить их передвижение по служебным помещениям, но и предоставить различные услуги, включенные в стоимость того или иного номера.

При интеграции с гостиничной системой управления такие ключи могут выполнять и функцию платежного средства. При внесении депозита на счет постояльца, он может свободно расплачиваться в барах, ресторанах, фитнес-центрах и т.д., расположенных на территории отеля. Это снизит риск кражи наличных денег.

Высокая надежность замка. Чтобы попасть в номер не нужно крутить ключ и вообще прикладывать какие-либо усилия. Достаточно просто приложить карту или провести по считывающему устройству. Все это снижает риск повреждения, как замка, так и ключа. При утере карты ее легко заблокировать, и выдать дубликат. Сам запорный механизм менять не нужно.


Судейская система старт-стоп времени матча

Осуществлена поставка судейской системы Старт – Стоп времени матча Precision time, модель PTS900Е.

Данная система PTS-900 предназначена для использования при судействе различных видов спорта: баскетбол, борьба, водное поло, футбол и пр. Судья с помощью свистка Fox40 может останавливать и запускать игровое время. Свисток судьи через проводной микрофон передается на гарнитуру, закрепленную у судьи на поясе и далее данный сигнал по беспроводному подключению передается на базовый блок.

Базовый блок с сенсорным экраном и интерфейсом на базе ОС Android для быстрой и понятной настройки Системы Старт-стоп времени матча в зависимости от подключаемой Системы Хронометража (управление временем игры) Stramatel, Daktronics, OES, Whiteway и др. Имеет возможность простого обновления в зависимости от меняющихся игровых правил. На корпусе есть кнопки включения самого блока, кнопки ручного запуска или остановки времени матча, антенна для беспроводного соединения с судейскими гарнитурами.
