Ядро интеллектуального здания — это современная единая система жизнеобеспечения, созданная на базе передовых интернет-технологий. Аппаратно-программный комплекс объединяет все ключевые системы здания в единую сеть, обеспечивая централизованный сбор и анализ данных, а также управление инженерными системами через сетевые контроллеры. Благодаря использованию открытых протоколов, в том числе BACnet, система эффективно взаимодействует с оборудованием разных производителей, предоставляя возможность удалённого мониторинга и управления через интернет. Такой подход оптимизирует работу всех систем здания, повышает энергоэффективность и комфорт эксплуатации, а также обеспечивает гибкость масштабирования и интеграции новых технологических решений.

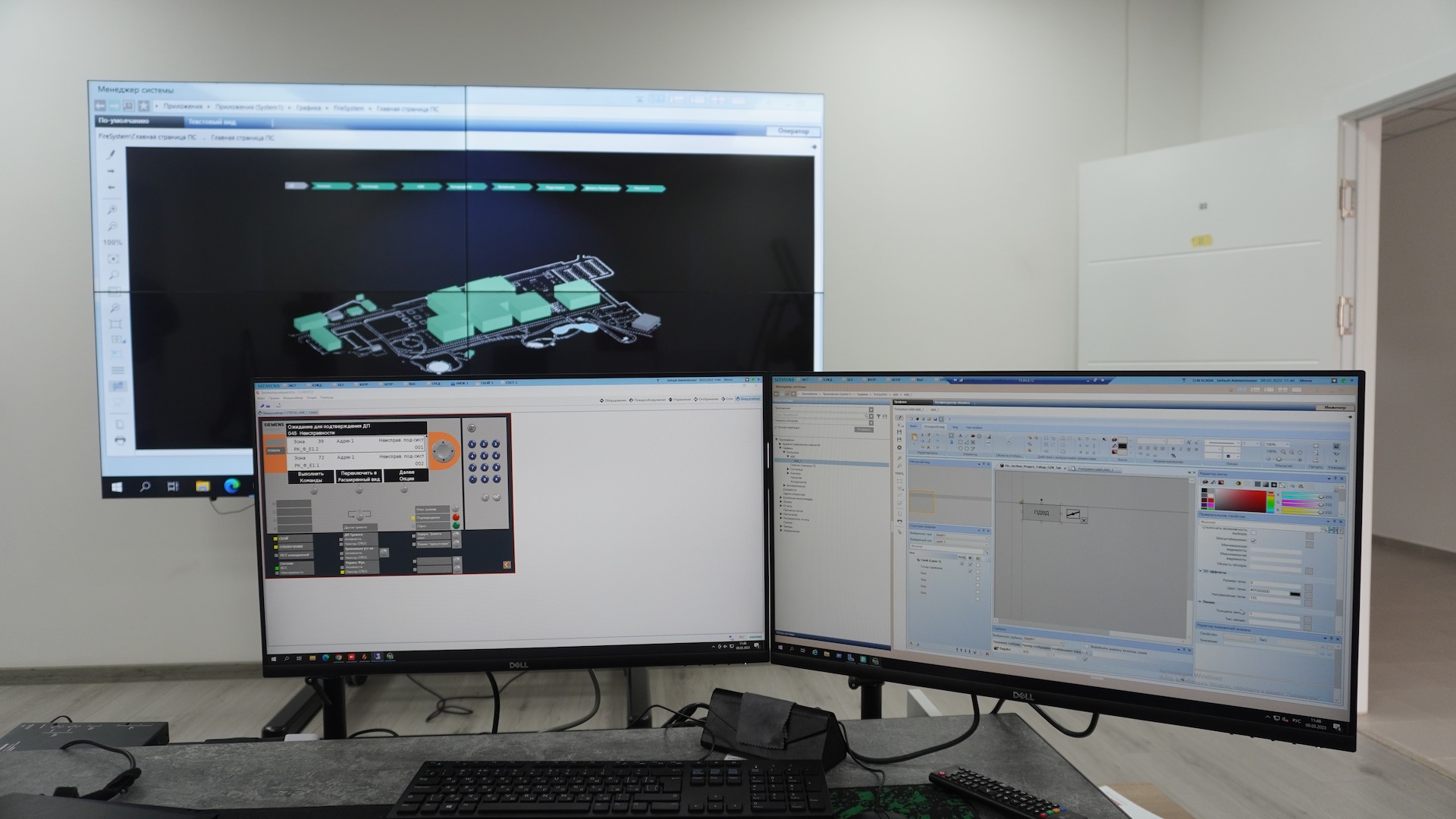

Центральный пост диспетчера
Комплексная система пожаротушения строится на шкафах управления и охранно-пожарных системах, интегрированных в единую локальную сеть.
На экран пожарного поста выводятся схема оборудования и оперативные сообщения. Изменения состояний насосного оборудования, вентиляторов, клапанов отображается изменением рабочих параметров и цветом значков.
Журнал событий сохраняет оперативные сообщения с привязкой ко времени. Он позволяет формировать отчёт о произошедших событиях и выводить его на принтер.
Кроме того сигнал о пожаре сразу же поступает на центральный пульт МЧС и районные станции пожарной службы.

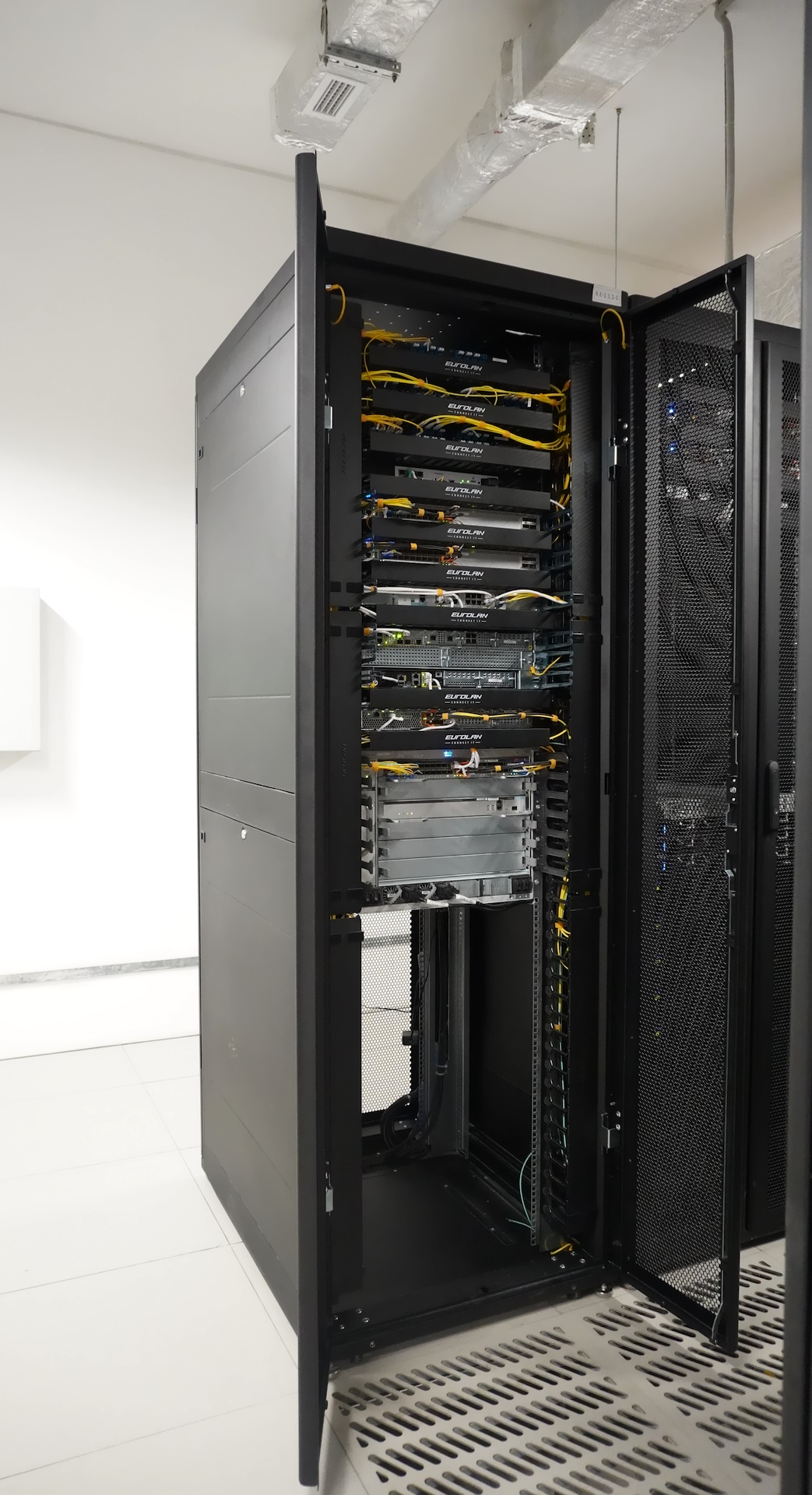

Локальная сеть
Интерфейсы PROFINET на базе Industrial Ethernet и PROFIBUS DP на RS-485 обеспечивают интеграцию шкафов Avatech-ППУ.
Базовым элементом шкафов является программируемый логический контроллер S7-1200 или S7-1500 в сочетании с децентрализованной периферией ET200S производства SIEMENS.
Последовательные интерфейсы RS-485, FDnet или C-NET, а также дискретные входы и выходы служат для обмена данными с внешними пожарными приёмно-контрольными приборами, включая адресный обмен информацией.

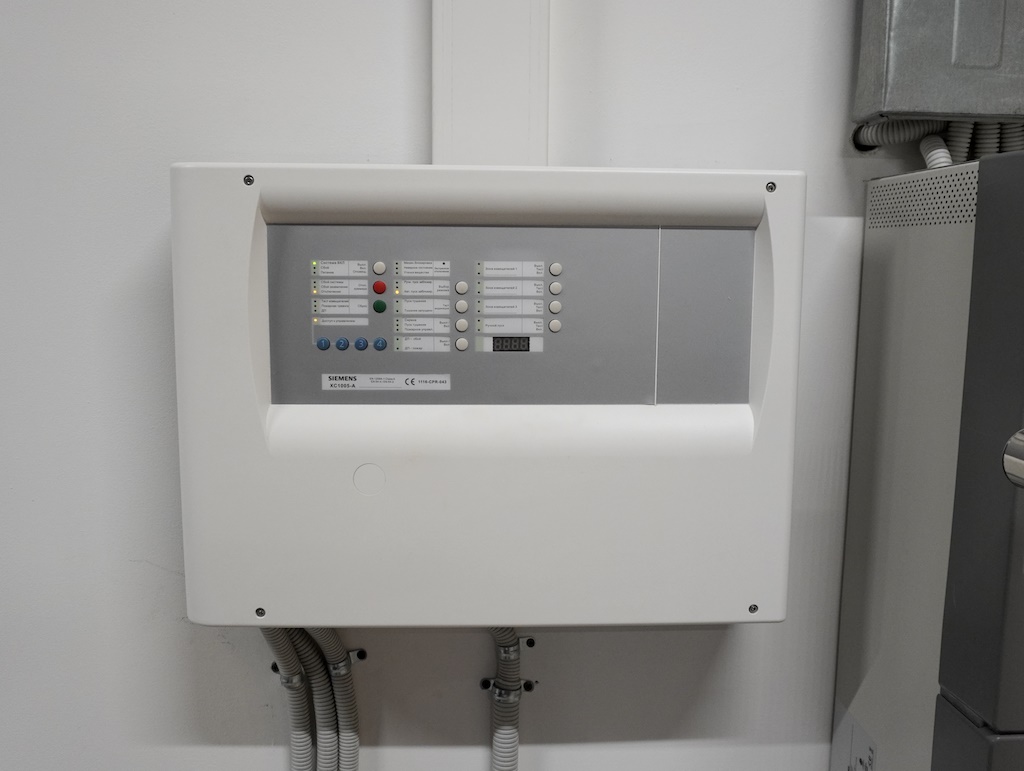

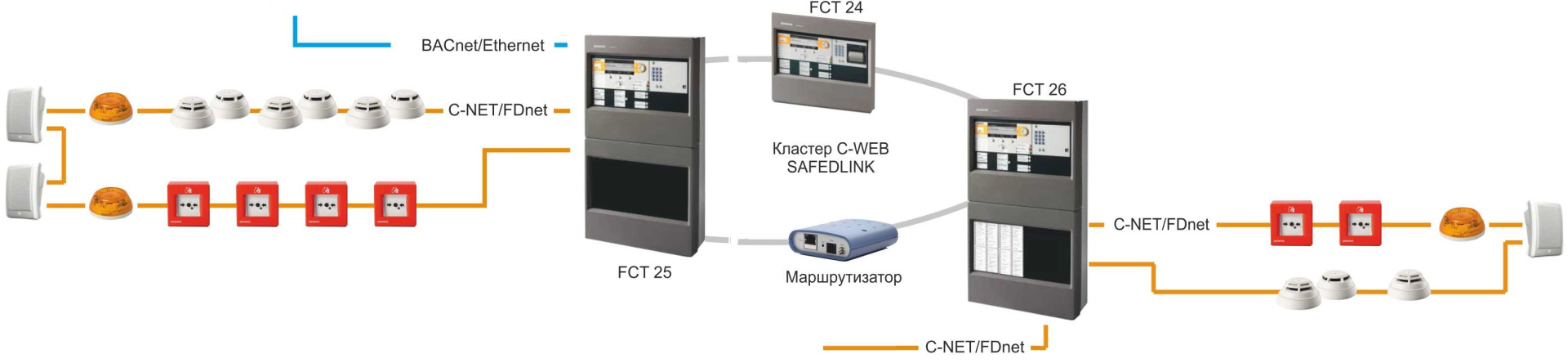

Пожарная сигнализация

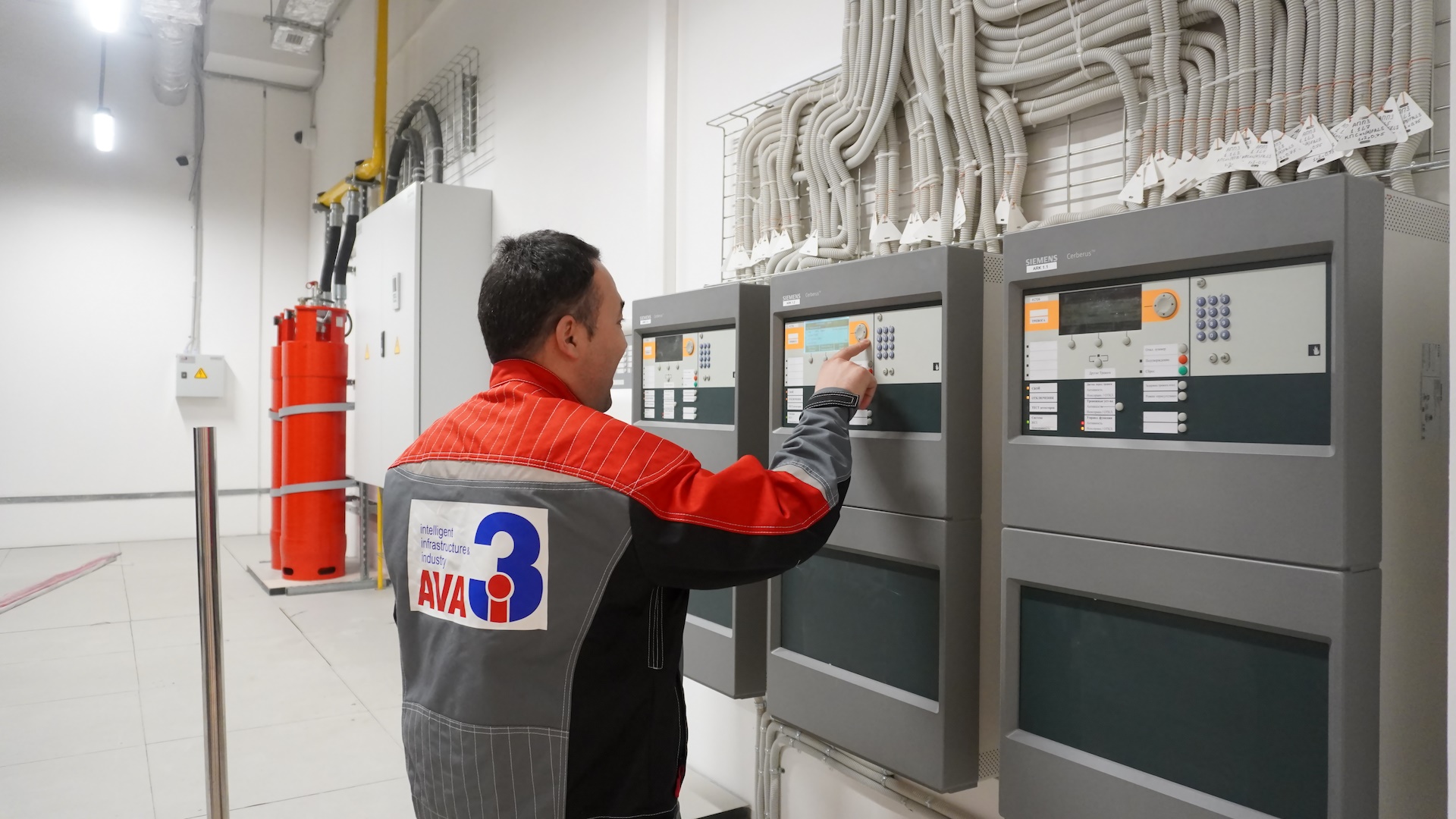

Интегрированная система пожарной безопасности Cerberus PRO обеспечивает комплексную защиту жизни, имущества и непрерывности бизнеса. Она объединяет все элементы противопожарной защиты в одной системе, включая обнаружение возгорания, оповещение и эвакуацию, пожаротушение, управление опасными ситуациями и облачное подключение.

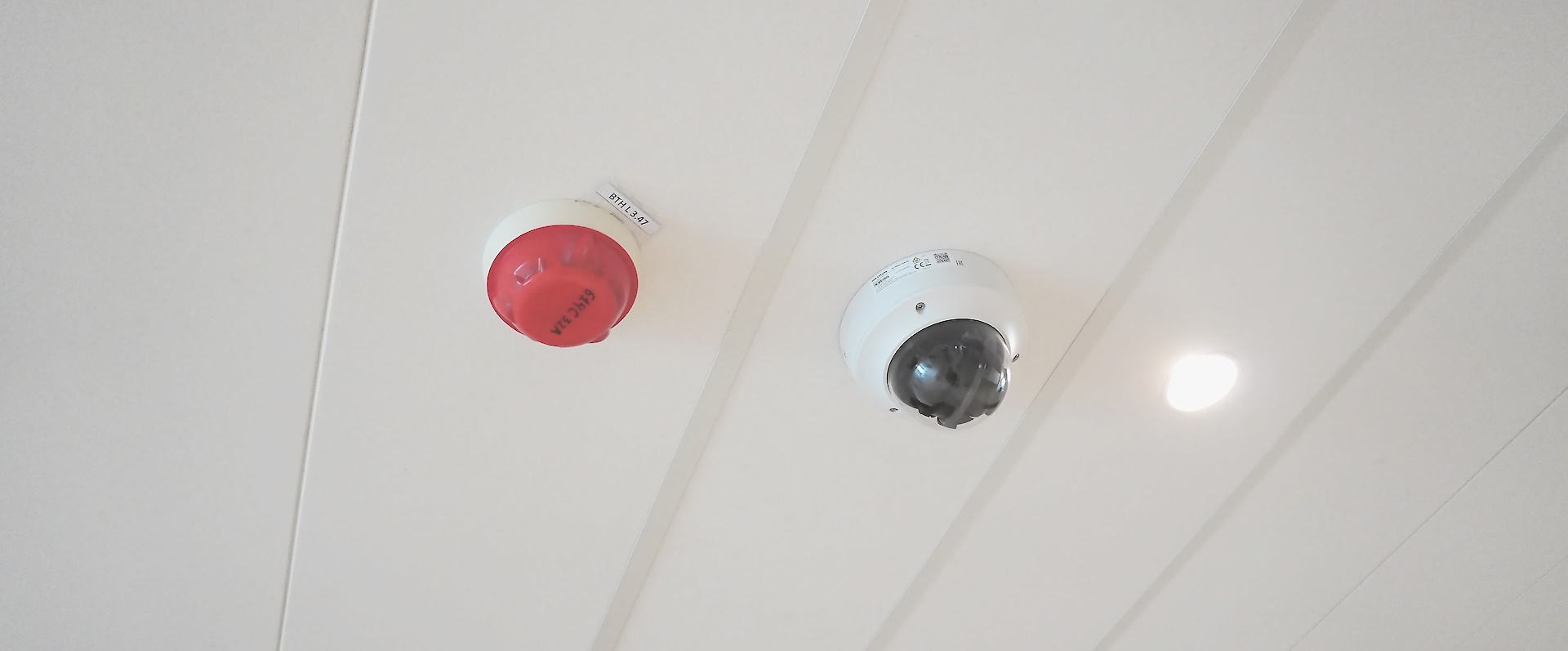

Пожарные извещатели
Установленные практически во всех крупных зданиях на потолке и стенах извещатели предназначены для своевременного информирования системы о возникновении пожара. При получении сигнала «пожар» автоматически останавливается работа климатических установок, активируется система дымоудаления, разблокируются эвакуационные выходы и открываются преграждающие устройства, обеспечивая свободный доступ на территорию объекта. Одновременно с этим персонал здания оповещается через системы голосового и светового оповещения, а также автоматически уведомляются службы МЧС для оперативного реагирования и принятия необходимых мер по ликвидации возгорания.

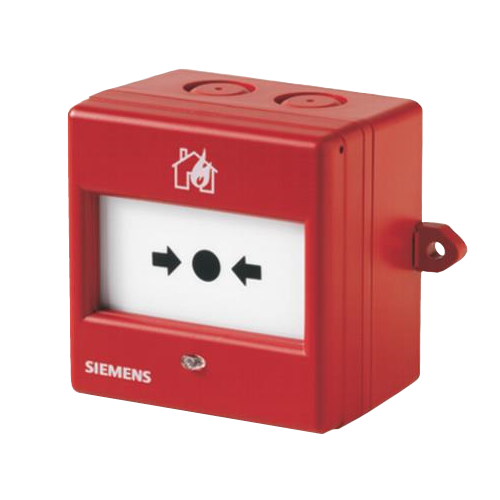

Ручной
извещатель

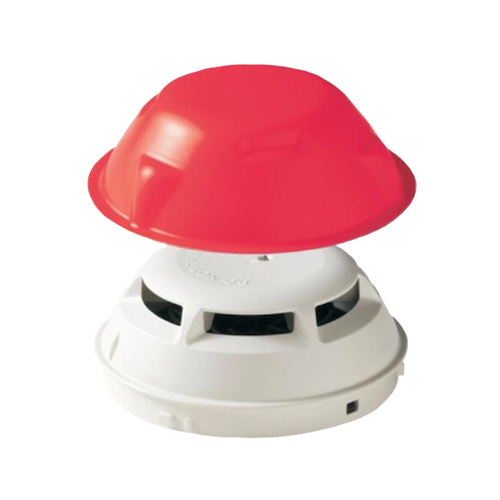

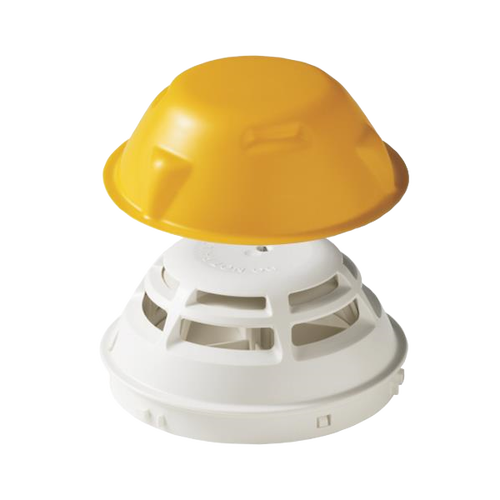

Дымовой извещатель

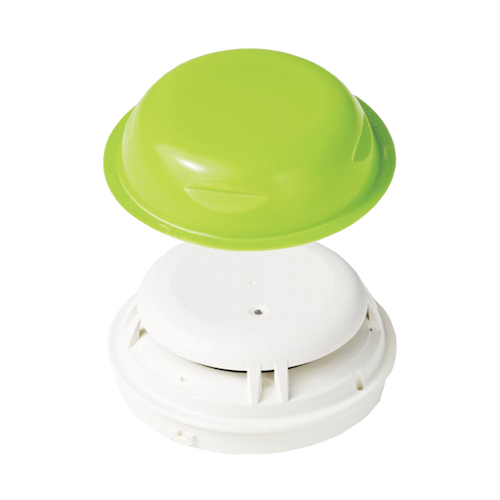

Тепловой извещатель
Мультисенсорный извещатель
Линейный извещатель

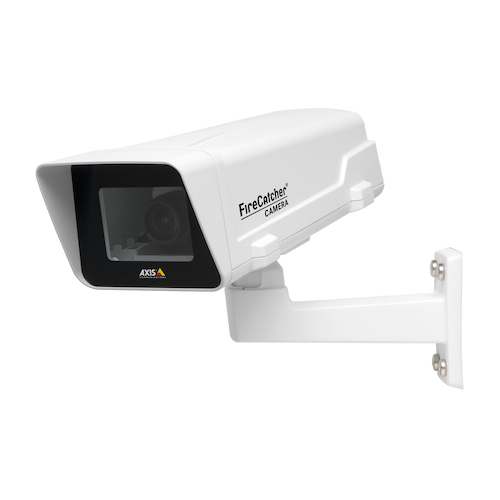

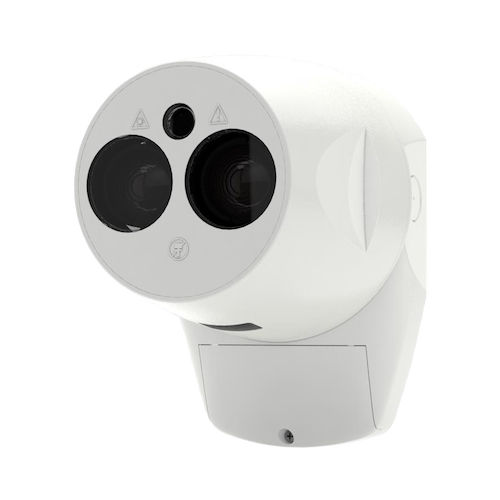

Видеосистема обнаружения пожара

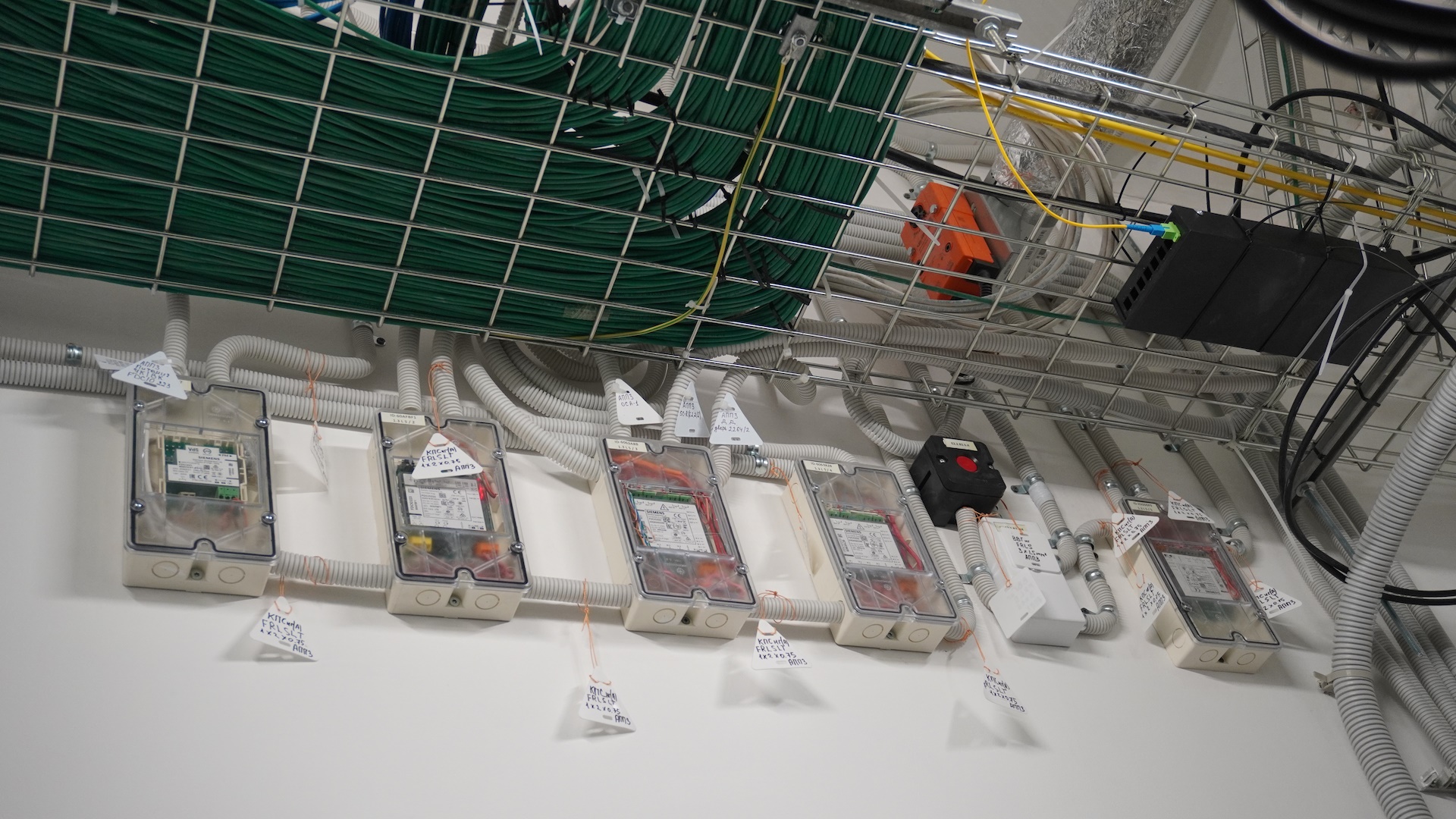

Модули ввода-вывода
Модули ввода-вывода противопожарной системы распределены по всему зданию и объединены в единую сеть, управляющую противопожарными и дымовыми заслонками, насосами, вентиляторами дымоудаления, системами голосового и светового оповещения, отпиранием дверей в системе контроля доступа, системами пожаротушения.

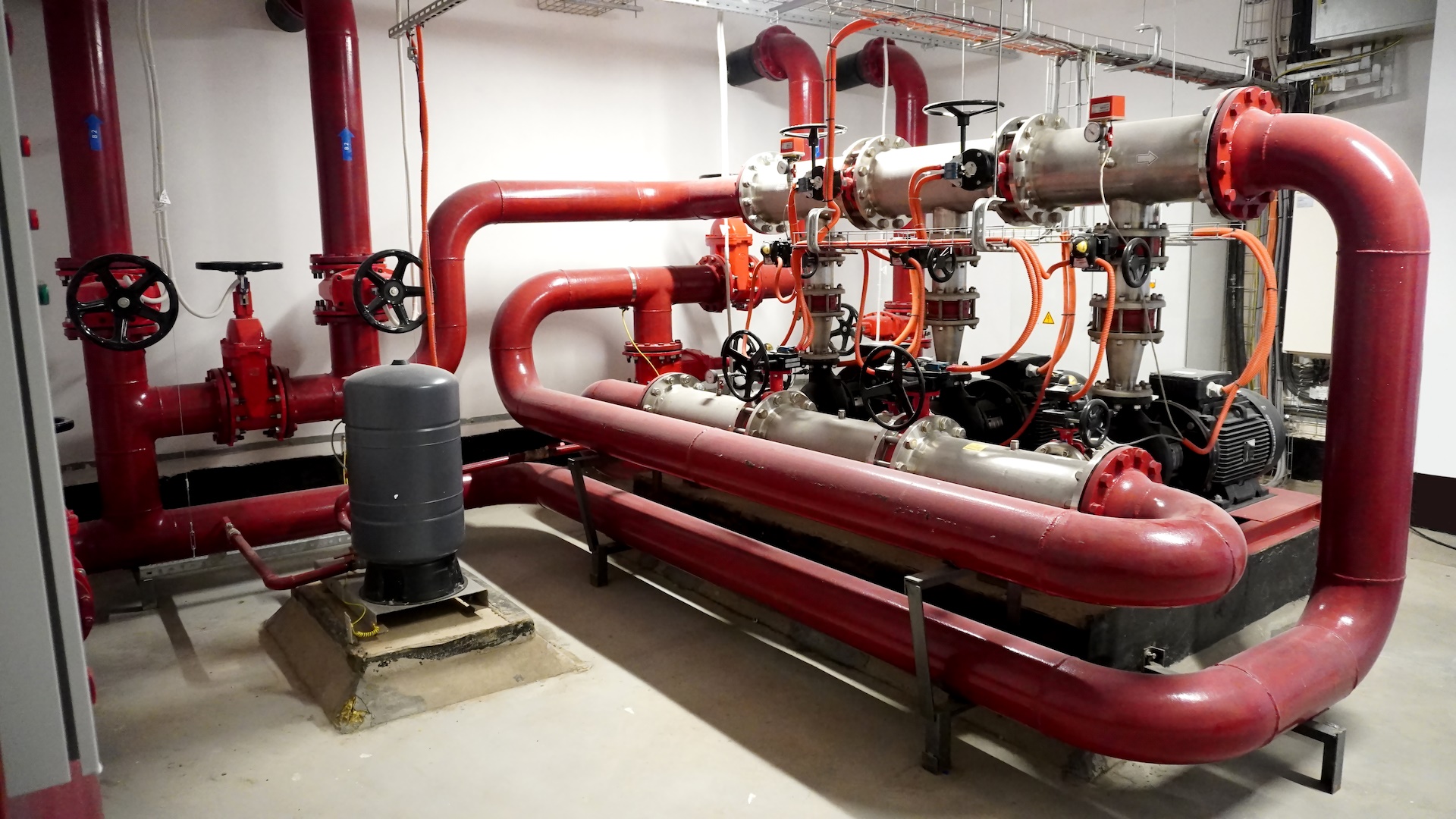

Автоматическое пожаротушение

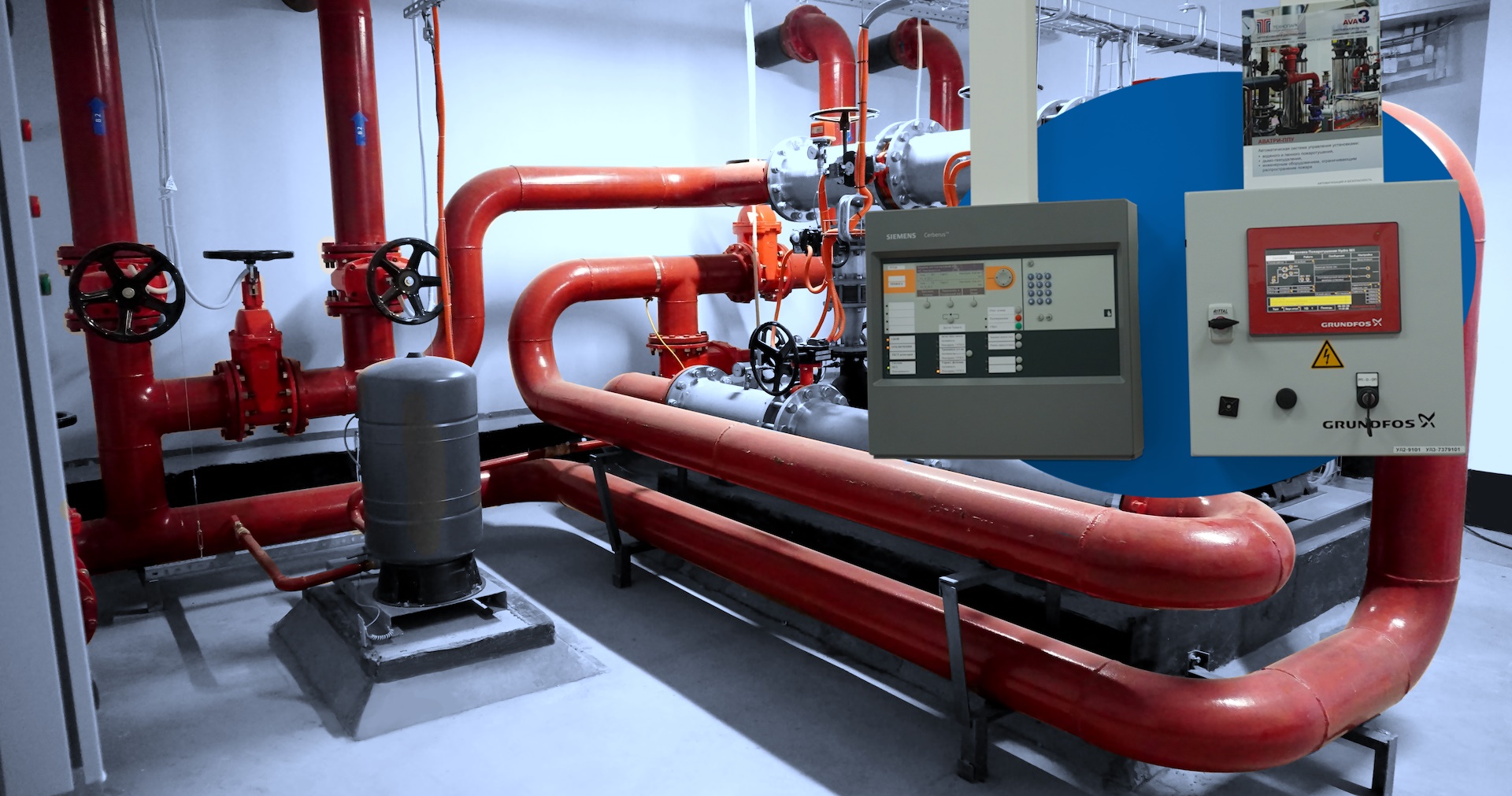

Насосные станции пенного или водяного пожаротушения обеспечивают подачу огнетушащих веществ под высоким давлением для быстрой ликвидации возгораний. Они автоматически запускаются при срабатывании сигнализации, сокращая время реагирования. Интеграция с системами диспетчеризации позволяет удаленно контролировать их работу, что повышает надежность и эффективность пожаротушения, особенно на объектах с повышенной пожарной опасностью.
Мы интегрируем как готовые установки, так и системы под управлением шкафов собственного производства.

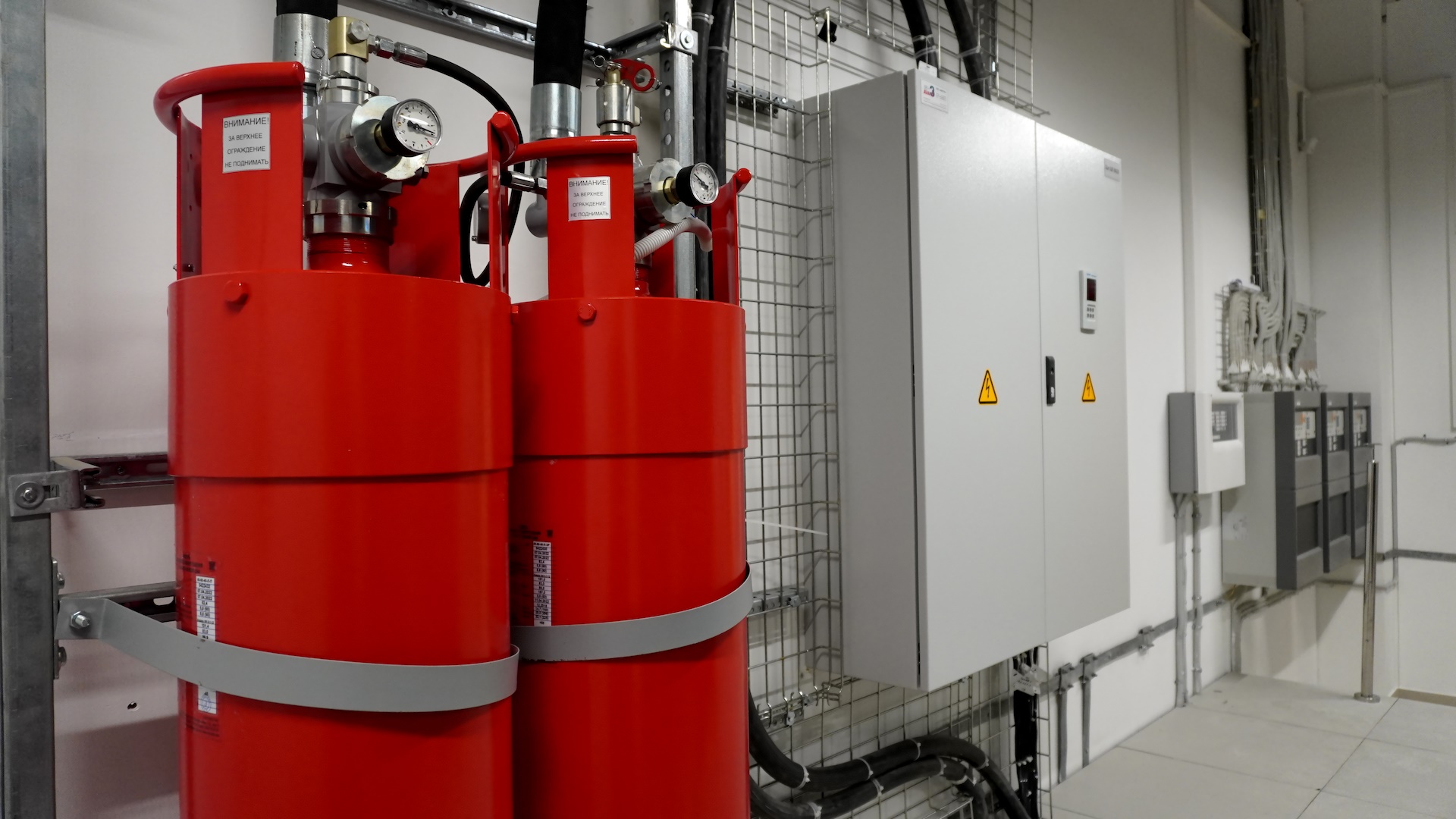

Газовые модули пожаротушения МПГ — автономные устройства, предназначенные для длительного хранения и автоматического выпуска газовых огнетушащих составов. Они используются для тушения пожаров класса А, В и С, а также для безопасного тушения электрооборудования, находящегося под напряжением.

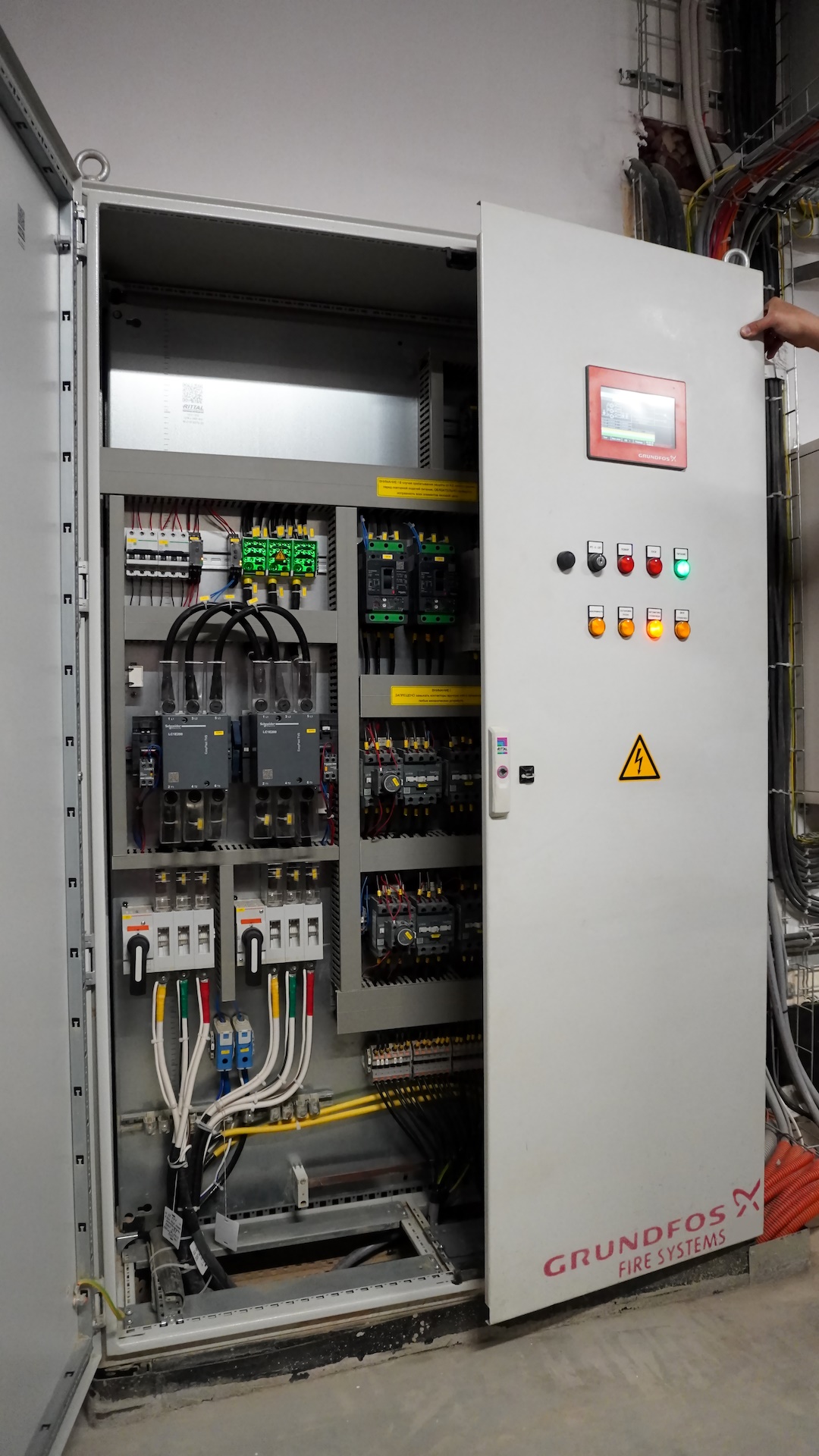

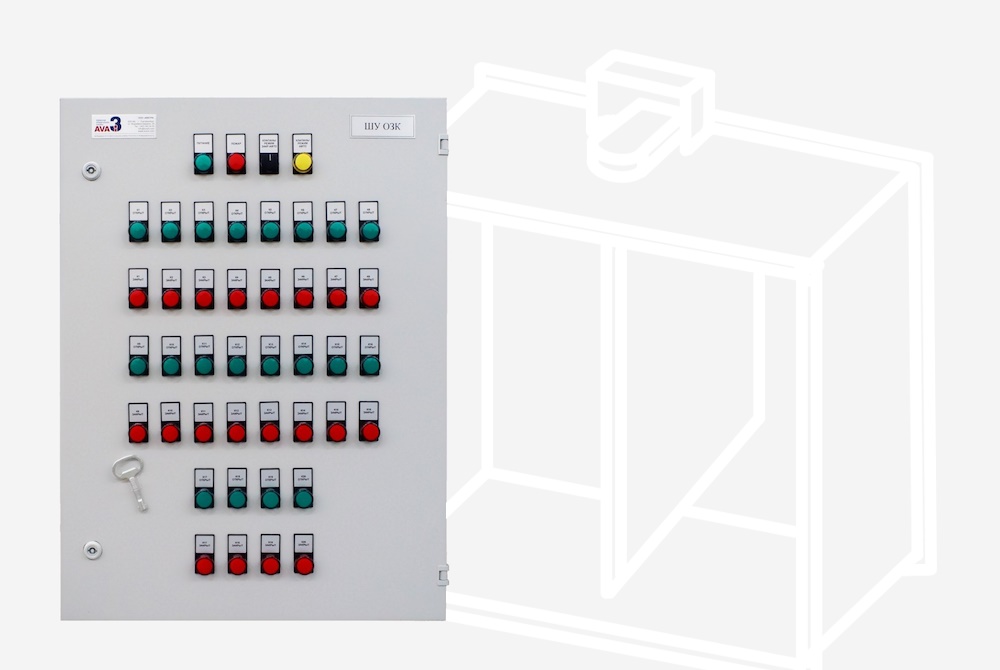

Шкафы Avatech

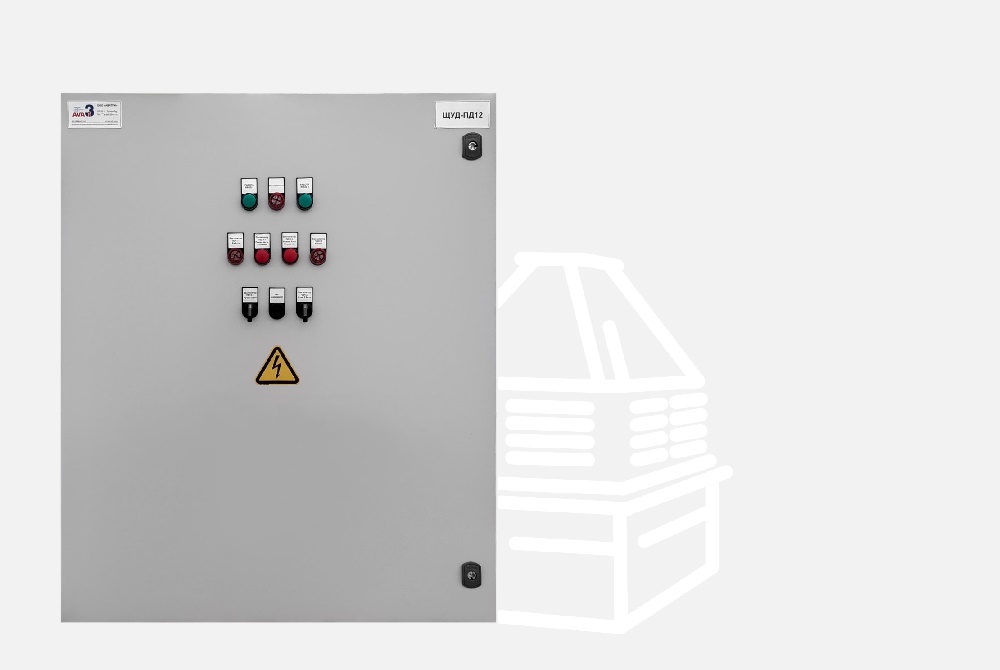

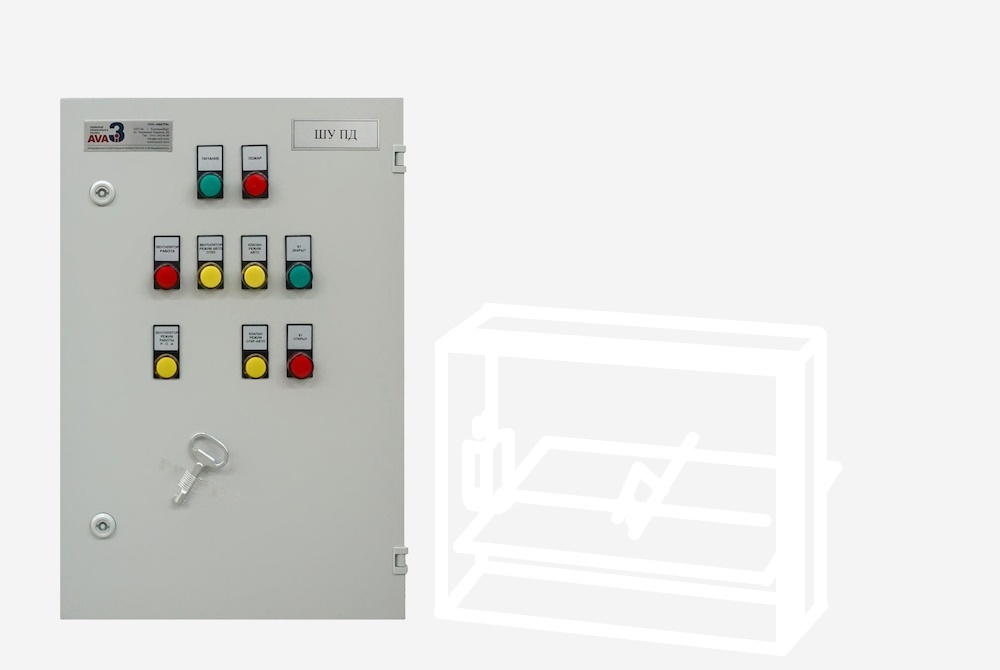

Шкафы автоматизации зданий спроектированы для совместной работы с противопожарной системой, обеспечивая комплексное реагирование на чрезвычайные ситуации. При активации режима «пожар» некоторые шкафы прекращают свою работу для минимизации рисков, в то время как другие активируются для выполнения необходимых действий. Шкаф управления вентилятором противодымной защиты открывает клапаны каналов дымоудаления и запускает вентилятор, чтобы эффективно удалять дым и обеспечивать безопасные условия эвакуации. В режиме ожидания эти шкафы непрерывно передают сигналы о своей готовности к работе или о возможных неисправностях, что позволяет оперативно выявлять и устранять неполадки, обеспечивая тем самым надёжную и безотказную работу всей системы.
