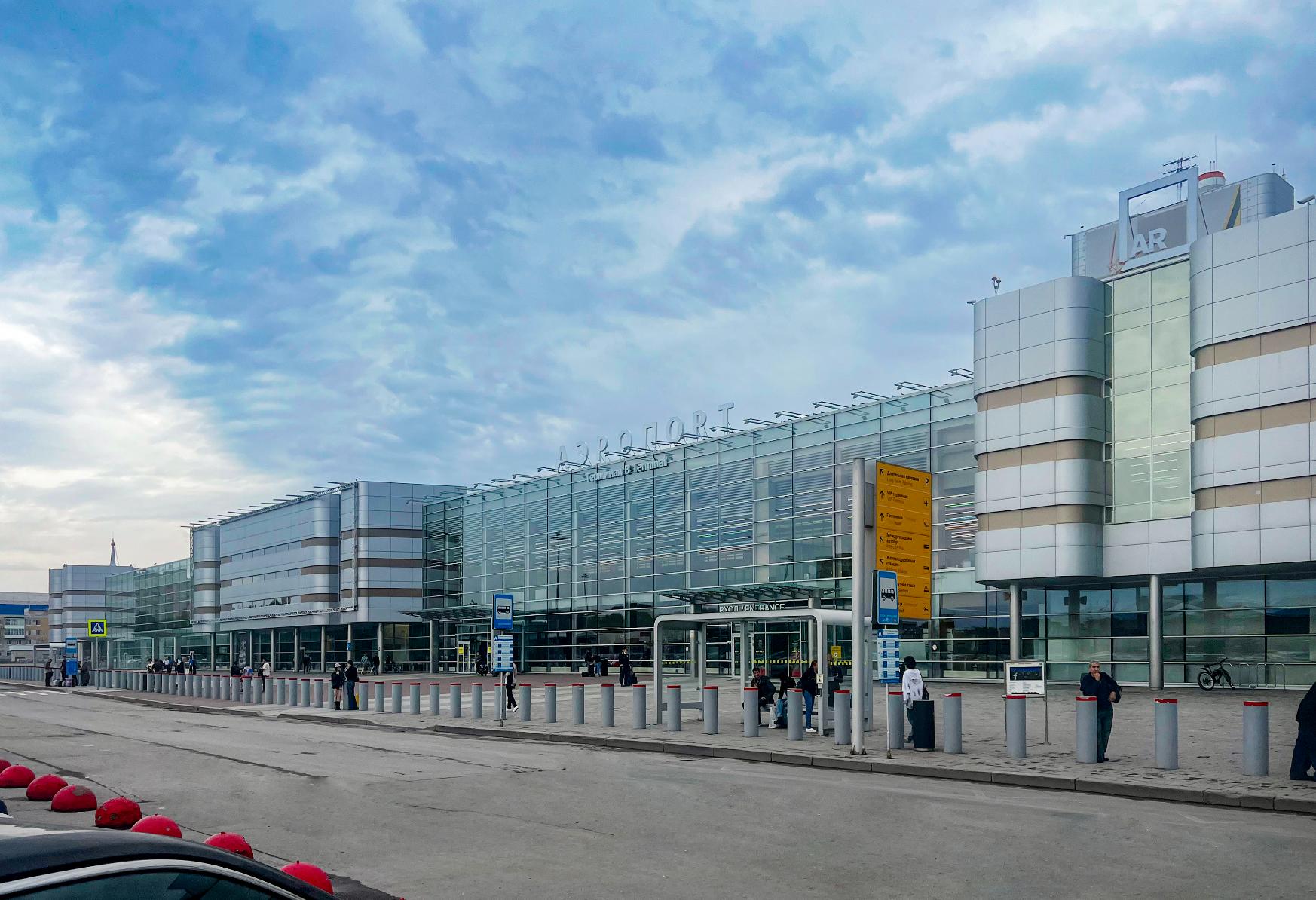

Аэропорт Кольцово, г. Екатеринбург

Аэропорт Кольцово, г. Екатеринбург, S = 19 185 м2

Комплекс зданий авиационного грузового терминала включает в себя авиационно-грузовой терминал и административно-бытовой комплекс.

Срок выполнения работ 6 месяцев.

ОБОРУДОВАНИЕ: Siemens.

Проект: проектирование, поставка комплектующих, сборка щитового оборудования, пуск и наладка систем, сервисное обслуживание.

Оборудование: Siemens Building Technologies

Система Управления Зданием - Siemens Desigo Insight

Станция диспетчеризации Citect Fatilities

Программное обеспечение Vijeo Citect Facilities Server – 2500 точек

Панели оператора PXM20-E с интерфейсом BACnet чрез Ethernet/IP PXM-20E

Модульный контроллер PXC100-E.D до 200 точек данных – 4 шт.

Контроллер PXC36-E.D 36 точек данных – 2 шт.

Контроллер PXC22-E.D 22 точки данных – 1 шт.

Датчик температуры канальный – 16 шт.

Датчик перепада давления воздуха – 44 шт.

Датчик давления – 13 шт.

Датчик температуры – 11 шт.

Приводы воздушных заслонок – 21 шт.

Щитов автоматики – 2 шт.

Щитов управления вентиляцией – 8 шт.

Щит ИТП – 1 шт.

Назначение проектируемого комплекса – логистические операции для обработки авиагрузов и авиагрузовых перевозок.

Авиационно-грузовой терминал разбит на две технологические секции: международных авиагрузов и внутренних российских, согласно таможенных правил Российской федерации. В каждой секции все функциональные зоны сгруппированы в специально выделенных частях здания, в соответствии с последовательностью операций обработки.

В состав каждой секции входят следующие помещения: хранилище радиоактивных веществ, хранилище ценных грузов требующих бережного обращения, хранилище опасных грузов, хранилище останков, туалеты, хранилище с регулируемой температурой, помещение для животных, зона таможни, зона предполетного комплектования грузов, зона стеллажного хранения, зона погрузки-разгрузки со стороны аэропорта и зона погрузки-разгрузки со стороны города.

Кроме того, предусмотрены общие помещения, расположенные со стороны внутренней российской секции: медпункт, зарядная, помещение уборочных машин, помещение технического обслуживания.

ЗАДАЧИ АВТОМАТИЗАЦИИ И ДИСПЕТЧЕРИЗАЦИИ

В соответствии с техническим заданием система автоматизации и диспетчеризации инженерного оборудования здания должна обеспечивать автоматическое управление, регулирование, необходимые блокировки, защиты от аварийных режимов, а также централизованный автоматический контроль и дистанционное управление следующими инженерными системами здания:

• системы приточной и вытяжной вентиляции;

• системы кондиционирования;

• системы холодоснабжения;

• системы хозяйственно-питьевого водоснабжения;

• системы электроосвещения.

СОСТАВ ИНТЕГРИРУЕМЫХ СИСТЕМ:

Система Управления Зданием (Building Management Systems), состоит из следующих подсистем:

Система автоматизации построена по функционально-иерархическому принципу и  включает следующие компоненты:

• Подсистема полевого уровня – первичные датчики и исполнительные механизмы технологических установок и оборудования;

• Подсистема уровня автоматизации (устройства автоматического контроля и первичной обработки сигналов в точках мониторинга – программируемые логические контроллеры (ПЛК));

• Подсистема уровня управления и диспетчеризации (система сбора данных, хранения, их вторичной обработки и визуализации – SCADA-система);

• Информационная кабельная подсистема связи, передачи данных и управления.

Полевой (нижний) уровень - это уровень локальной автоматизации. На этом уровне обеспечивается непосредственный контроль параметров систем, автоматизированная обработка информации и локальное управление оборудованием.

Техническая реализация этого уровня осуществляется с помощью:

• датчиков температуры, давления, расхода и т.д.;

• контактов электрических схем, характеризующих состояние электрооборудования;

• коммутационных устройств;

• приводов исполнительных механизмов.

Уровень автоматизации (средний) системы построен на базе передовых информационных технологий с применением технических средств ведущего мирового производителя Siemens I BT.

Средний уровень представляют программируемые логические контроллеры  PXC (ПЛК), обеспечивающие автоматизированную обработку информации от датчиков и технических средств нижнего уровня, а также управление исполнительными устройствами.

Используемые ПЛК имеют гибкую модульную структуру с развитой периферией, и обеспечивают возможность расширения функционала путем добавления к ним аналоговых и дискретных входных и выходных модулей.

ПЛК являются свободно-программируемыми на стандартных языках МЭК/IEC и обладают развитыми коммуникационными возможностями на базе стандартных протоколов, таких как BACNet®, LONTalk®, EIB/KNX®, Modbus и др. Модули ПЛК  размещаются в щитах автоматики.

На внешних панелях щитов автоматики предусматривается индикация аварийного состояния инженерных систем.

Уровень управления и диспетчеризации (верхний) обеспечивает оперативное представление текущей информации о состоянии систем жизнеобеспечения здания, ее хранение и архивирование, а также дистанционное управление оборудованием, находящимся в системе автоматизации.

Технически верхний уровень реализован на базе SCADA-системы CitectFacilities (Schneider Electric) по распределенной архитектуре клиент-сервер.

РЕЗУЛЬТАТ ИНТЕГРАЦИИ СИСТЕМЫ:

Используемые в здании инженерные решения обеспечивают комфортные параметры микроклимата в помещениях здания в сочетании с повышенной надежностью и долговечностью. При проектировании системы предусмотрены мероприятия по энергосбережению и обязательной установке приборов регулирования, контроля и учета расхода энергоресурсов и воды.

Комплекс средств автоматизации и диспетчеризации позволил обеспечить:

• получение оперативной информации о состоянии и параметрах оборудования инженерных систем;

• повышение надёжности, безопасности и качества функционирования оборудования инженерных систем;

• автоматизация диагностики и контроль над периодичностью обслуживания оборудования инженерных систем;

• сокращение затрат на обслуживание оборудования;

• дистанционный контроль/управление работой оборудования инженерных систем;

• обеспечение оперативного взаимодействия эксплуатационных служб, планирование проведения профилактических и ремонтных работ инженерных систем;

• документирование и регистрация технологических процессов инженерных систем и действий диспетчеров служб;

• организация автоматизированного коммерческого и технического учёта энергоресурсов;

• ведение автоматизированного учёта эксплуатационных ресурсов инженерного оборудования и своевременность его технического обслуживания;

• разграничение полномочий и ответственности служб при принятии решений.
